Horn Analyzer ST10expert:

Neue Funktionen beim Horn Analyzer St10expert:

Digitales Sonotroden - Abstimmgerät!

Es können auch Booster oder Konverter abgestimmt werden!

Frequenzbereich: 100 Hz bis 90'000 Hz

Spannung:  20Vss

Mit einer Schnittstelle (RS232) zum Erfassen der Daten in einer.

Excel99-Tabelle oder einer beliebigen Protokolliersoftware!

Mit dem Horn Analyzer ST10expert werden Ultraschall - Schweisswerkzeuge abgestimmt.
Der Frequenz Range kann von 100 Hz bis 90'000 Hz individuell eingestellt werden.
Die Impedanz (Z) und die dazugehörige Resonanzfrequenz (F) wird aufs Herz genau bestimmt.

Der grosse Vorteil gegenüber einem herkömmlichen analogen Messgerät liegt darin, dass ein bestimmter Frequenzbereich automatisch überprüft wird. Sind innerhalb des gewählten Bereichs mehrere Resonanzpunkte, so werden diese im Display angezeigt. Wird während der Abstimmung ein anderer Resonanzpunkt stärker, kann noch rechtzeitig reagiert werden. Mit diesem neuen Verfahren wird verhindert, dass eine aufwändige Sonotrode falsch abgestimmt wird. Wird das Werkzeug auf einem falschen Resonanzpunkt abgestimmt, wird es in den meisten Fällen unbrauchbar oder ist nicht im optimalen Bereich.

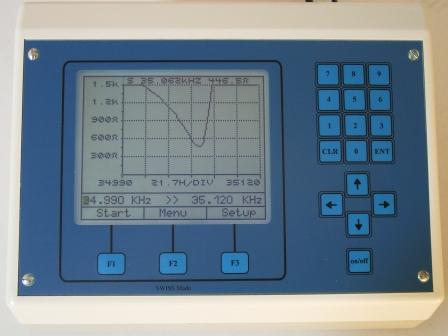

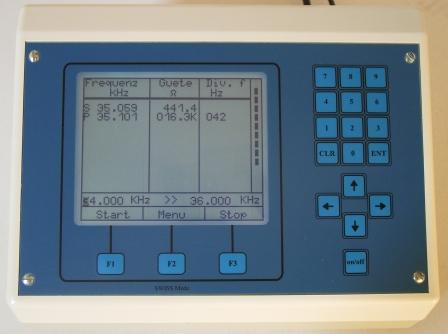

Mit der neue Schnittstelle können die gemessenen Daten über die Serielleschnittstelle (RS232) an einen PC übermittelt werden. Im Grafikmode werden max. 10000 Messpunkte erfasst. Im Analogmode werden max. 5 Resonanzpunkte gemessen!

Die erfassten Daten können z.B. mit einem Excel99 - Makro in einer Tabelle dargestellt werden! Die Daten werden im ASCII Format übertragen.

Dieser Horn Analyzer darf in keiner Sonotroden - Fertigung fehlen!

Wichtigste Kundenvorteile

Unsere Abstimmgeräte sind weltweit im Einsatz!
